TMY0.5
一、原理及結構性能氣動馬達是以壓縮空氣為工作介質的原動機,它是采用壓縮氣體的膨脹作用,把壓力能轉換為機械能的動力裝置。氣動馬達主要由機體、機蓋、定子、轉子、葉片、前后端蓋、軸承、定位銷、襯套、止推環、調節螺釘等部件組成。定子、轉子間形成一個月牙狀工作腔,壓縮氣體進入工作腔后,壓力能在葉片上
服務熱線0714-6533598

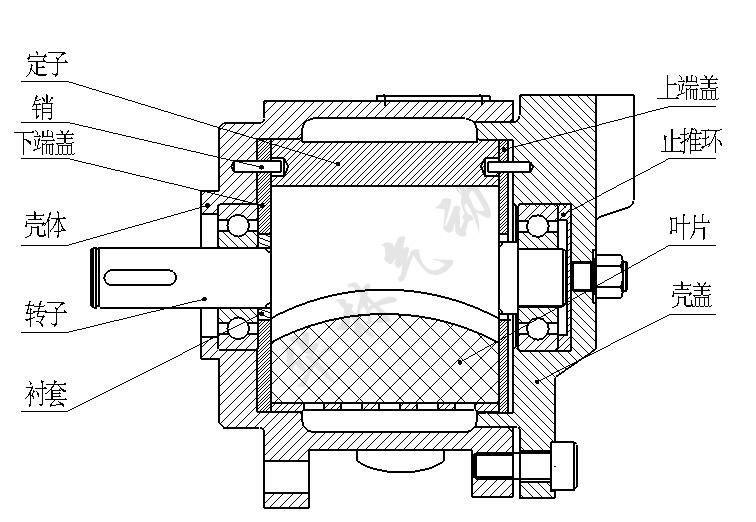

一、原理及結構性能氣動馬達是以壓縮空氣為工作介質的原動機,它是采用壓縮氣體的膨脹作用,把壓力能轉換為機械能的動力裝置。氣動馬達主要由機體、機蓋、定子、轉子、葉片、前后端蓋、軸承、定位銷、襯套、止推環、調節螺釘等部件組成。定子、轉子間形成一個月牙狀工作腔,壓縮氣體進入工作腔后,壓力能在葉片上
現象 | 故障 | 原因 | 措施 |
輸出功率明顯下降 | 葉片嚴重磨損 | 1、斷油或供油不足 | 檢查供油器、保證潤滑 |
2、空氣不潔凈 | 檢查供氣管道或設備 | ||
3、長期使用后 | 更換葉片 | ||
前后端蓋磨損嚴重 | 1、軸承磨損,轉子軸向竄動 | 更換軸承 | |
2、襯套選擇不當 | 調整襯套 | ||
定子內孔縱向波浪槽 | 1、泥砂進入定子 | 更換修復定子 | |
2、長期使用 | 更換定子 | ||
葉片折斷 | 轉子葉片槽喇叭口太大 | 更換轉子 | |
葉片卡死 | 葉片槽間隙不當或葉片變形 | 更換葉片 |

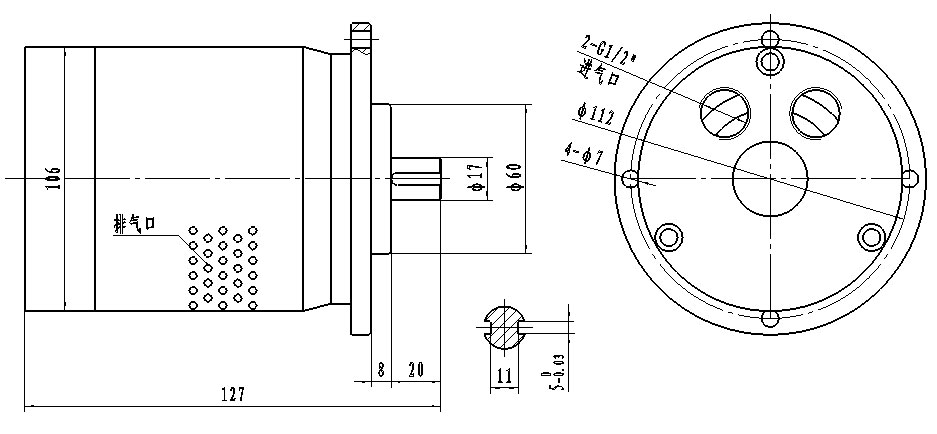

型號 Model | 額定功率 Power KW | 工作氣壓 pressure Mpa | 額定轉速 speed r/min | 扭距 Torque N.m | 耗氣量 Air consumption m3/min | 重量 Weight kg | 進氣口 Tracheal diameter | 排氣口 Tracheal diameter |
TMY0.5 | 0.5 | 0.63 | 3000 | 1.6 | 0.65 | 4.5 | G1/2" | G3/4" |
TMY0.5C
